Elektro-automatische Steuerung für Filteranlage/Heizung12kW/Beleuch

Description

Elektro-automatische Steuerung für Filteranlage/Heizung12kW/Beleuchtung – F1E12S

Elektrische automatische Steuerungen sind eine notwendige Ergänzung für den Betrieb des Schwimmbeckens. Bei geeigneter Kombination sorgen sie für den Gesamtbetrieb des Schwimmbeckens, wobei die Grundlage ein Netzschutzschalter als Schutz vor der Gefahr eines Stromschlags mit Fehlerstrom von 3f/30 mA bildet, was ein für den Menschen sicherer Strom ist. Elektrische Steuerungen stellen den regelmäßigen Betrieb des Schwimmbeckens sicher, sie schalten am Schwimmbecken z. B. die Filtration ein und halten dadurch regelmäßiges Wasserfiltrieren sicher aufrecht. Wasser, dass einen regelmäßigen Umlauf durch Filtriersand hat, verdirbt verständlicherweise weniger, und es wird eine kleinere Menge von Chemikalien benötigt. Bei Verwendung der Austauscher, elektrischen oder Solarbeheizung erhalten sie die eingestellte Wassertemperatur. Mittels Automatiken können wir beliebige weitere elektrische Teile am Schwimmbecken einschalten, zum Beispiel Lichter, Gegenströmungsvorrichtungen, Entfeuchter, elektrische Planenwickelvorrichtungen, aber auch beliebige weitere Wasserattraktionen. Weiter kann auch der Wasserspiegel automatisch kontrolliert und geregelt werden. Für einige Sorten von Überstandardausführungen können automatische Betätigungen um Funkfernsteuerung mittels eines Schlüsselanhängsels oder pneumatisch direkt aus dem Schwimmbecken ergänzt werden.

Die Automatik besteht immer aus einem Zeitschalter der Filteranlage mit Motorsicherung – Grundtyp F1. Diese Grundlage wird weiter um Schaltung der Lichter Typ F1S, der Gegenströmung Typ F1SPP, usw. erweitert. Kompliziertere Reihen von Automatiken Typ F1V. Schaltung für Austauscherbeheizung und Typ F1E12, F1E18 Schaltung der el. Beheizung können selbstverständlich beliebig erweitert und angepasst werden.

Kombinierte Einschaltungen: die Schaltung der Beheizungssysteme kann kombiniert und durch ein Prioritätsrelais blockiert werden – die Funkfernschaltung kann an jede beliebige Anlage des Schwimmbeckens ergänzt werden (Abb.) – Bewachung des Wasserspiegels – 9 Fühler – auch inkl. Nachfüllventil (Abb.) – es können digitale pH- und Chlordosierautomatiken angeschlossen werden – es ist möglich, auch direkt mit einem pH – oder Chlorregelmodul auszustatten – es ist möglich, mit dem Modul der Wasseraufbereitungsanlage Laguna als einem Bestandteil zu ergänzen – Wasserattraktionen können zeiteingeschaltet und -umgeschaltet werden – es ist auch möglich, mit Einschaltung mittels pneumatischer Drucker direkt aus dem Schwimmbecken zu ergänzen – Anschluss von automatischen Wasserspiegelrollos und el. Wickelvorrichtungen – Anschluss von Solaraufwärmungen – Elektronik + Absperrventil – Anschluss von automatischen 6- Wege-Köpfen – Anschluss von Gegenströmungen inkl. Blockieren durch ein Prioritätsrelais – nach Absprache beliebige weitere Kombinationen

• Automatische Filterung
• Automatisierung für Filtration und Elektroheizung bis 15 kW
• Automatisierung für Filtration und Elektroheizung über 15 kW
• Automatisierung für Filtration und Wärmetauscherheizung

Jedes dieser automatischen Geräte kann durch eine Reihe weiterer elektrischer Elemente ergänzt werden. Am einfachsten ist der Anschluss und die Absicherung von z. B. Beleuchtung, Gegenstromanlagen, Entfeuchtern usw. Es ist jedoch auch möglich, jedes Gerät mit beliebigen anderen elektrischen Elementen zu ergänzen, z. B. durch die Anbindung an vorhandene elektrische Anlagen im Schwimmbadgebäude (Heizung usw.). Eine weitere der vielen Möglichkeiten, den Entspannungskomfort am Pool zu erhöhen, ist die direkte Steuerung der Wasserattraktionen vom Pool aus über einen pneumatisch-elektrischen Wandler oder ein System mit Fernbedienung (geeignet z. B. bei schwer zugänglichen Technikräumen).

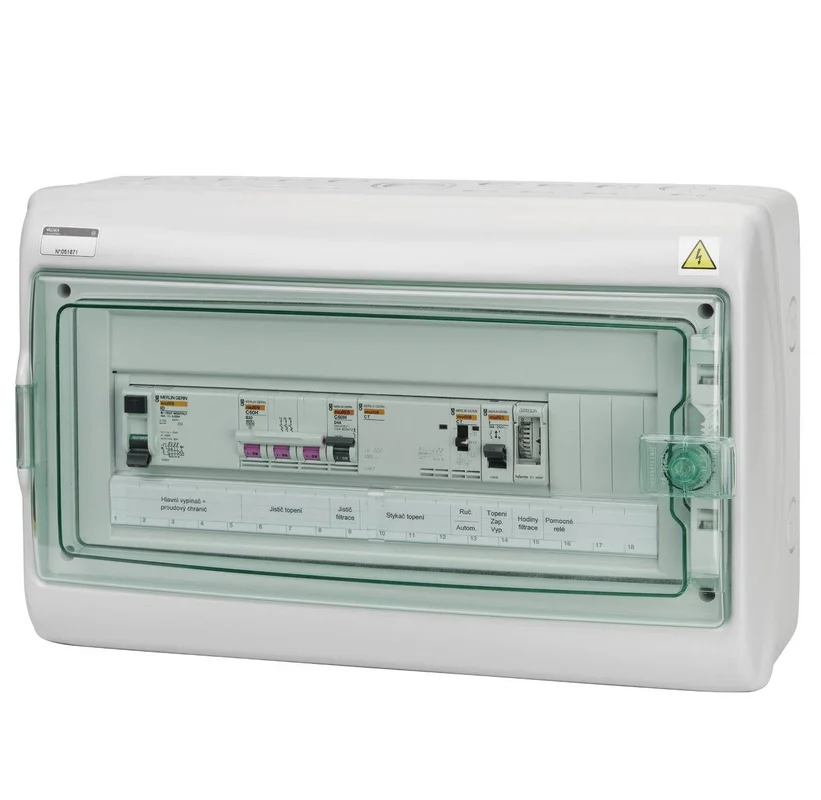

Die automatische Filtersteuerung umfasst einen 3f/30 mA Fehlerstromschutzschalter, einen Schalter für automatischen oder manuellen Filterbetrieb, eine Zeitschaltuhr, einen Filterschutz, einen Schutz für die Poolbeleuchtung, einen Schalter für die elektrische Heizung und einen Schutz für die elektrische Heizung.

Technische Daten

• Filtration: 230 V
• Scheinwerfer: 230 V
• El. Heizung: 12 kW – 400V
• Spannung: 400 V AC
• Schutzindex: IP65
• Verbreiterungsmöglichkeit: Ja
• Gewicht: 4.16 kg
